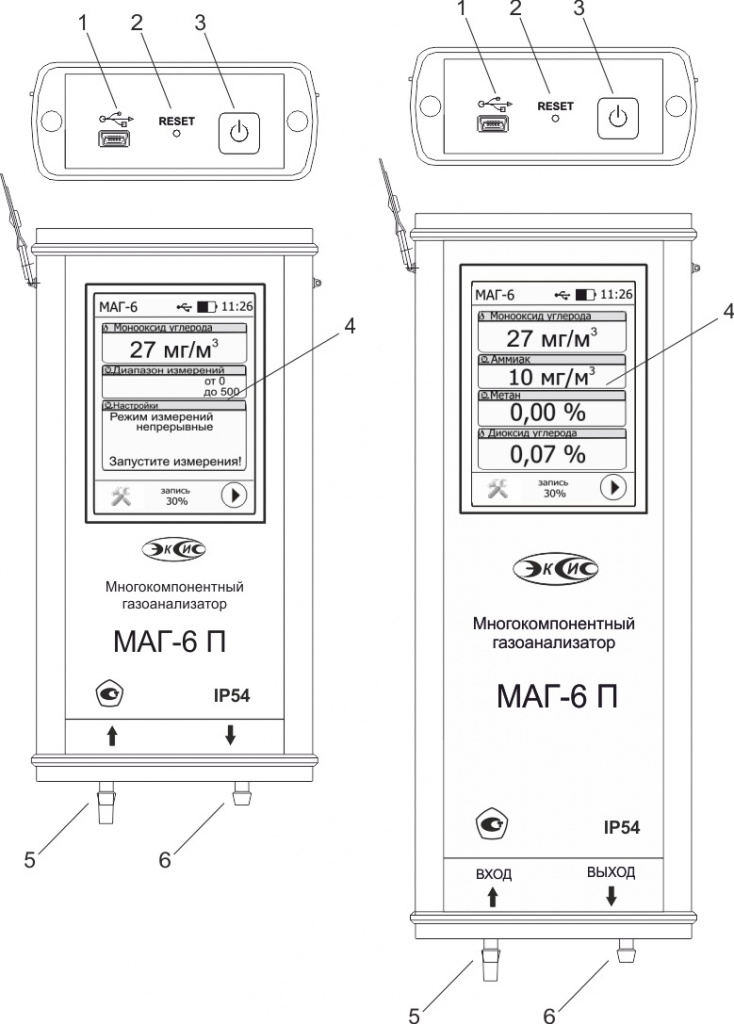

Многокомпонентный переносной газоанализатор МАГ-6 П предназначен для непрерывного (круглосуточного) измерения и регистрации концентрации до четырех газов одновременно. В зависимости от исполнения газоанализатор применяется для измерения концентрации метана, кислорода, диоксида углерода, монооксида углерода, сероводорода и аммиака. Газосигнализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
Модификация газоанализатора МАГ-6 П-Т-В относится к взрывозащищенному оборудованию группы IIc ГОСТ Р 51330.0-99 (МЭК 60079-0-98), выполнена с видом взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка», имеет уровень взрывозащиты «взрывобезопасная», маркировку взрывозащиты 1ExdibIICT6 X, соответствует ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99.1-99 (МЭК 60079-1-98), ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и может устанавливаться во взрывоопасных зонах помещений и наружных установках согласно гл. 7.3. ПУЭ, гл. 3.4. ПЭЭП и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Достоинства
- возможность измерения и регистрации концентрации до четырёх газов одновременно;
- взрывозащищенное исполнение прибора в металлическом корпусе;
- цветной TFT графический дисплей (3") с сенсорной панелью;
- наличие встроенного побудителя расхода для прокачки анализируемого газа;
- звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых газов;
- автономное питание газоанализатора гарантирует длительность непрерывной работы до 8 часов.
| Диапазон измерения объемной доли диоксида углерода — вариант 1, % | от 0,0 до 1,0 |
| Диапазон измерения объемной доли диоксида углерода — вариант 2, % | от 0,0 до 10,0 |
| Диапазон измерения объемной доли кислорода — вариант 1, % | от 0,0 до 30,0 |
| Диапазон измерения объемной доли кислорода — вариант 2, % | от 0,0 до 100,0 |
| Диапазон измерения объемной доли метана, % | от 0,0 до 5,0 |
| Диапазон измерения массовой концентрации монооксида углерода, мг/м3: | от 0 до 500 |
| Диапазон измерения массовой концентрации аммиака, мг/м3 | от 0 до 70 |
| Диапазон измерения массовой концентрации сероводорода, мг/м3 | от 0 до 140 |
| Диапазон измерения массовой концентрации диоксида серы, мг/м3 | от 0 до 50 |
| Диапазон измерения массовой концентрации диоксида азота, мг/м3 | от 0 до 20 |
| Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 1,0 %, % | ±(0,02+0,05·Cвх) |
| Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 10,0 %, % | ±(0,1+0,05·Cвх) |
| Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 30,0 %, % | ±0,4 |
| Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 100 %, % | ±1,0 |
| Пределы основной погрешности измерения объемной доли метана — от 0,0 до 2,0 %, % | ±0,2 |
| Пределы основной погрешности измерения объемной доли метана — Св. 2,0 до 5,0 %, % | ±10 |
| Пределы основной погрешности измерения массовой концентрации монооксида углерода — от 0,0 до 20 мг/м3, мг/м3 | ±4 |
| Пределы основной погрешности измерения массовой концентрации монооксида углерода — Св. 20 до 500 мг/м3, % | ±20 |
| Пределы основной погрешности измерения массовой концентрации аммиака — от 0,0 до 20 мг/м3, мг/м3 | ±4 |
| Пределы основной погрешности измерения массовой концентрации аммиака — Св. 20 до 70 мг/м3, % | ±20 |
| Пределы основной погрешности измерения массовой концентрации сероводорода — от 0,0 до 10 мг/м3, мг/м3 | ±2 |
| Пределы основной погрешности измерения массовой концентрации сероводорода — Св. 10 до 140 мг/м3, % | ±20 |
| Пределы основной погрешности измерения массовой концентрации диоксида серы — от 0,0 до 10 мг/м3, мг/м3 | ±2 |
| Пределы основной погрешности измерения массовой концентрации диоксида серы — Св. 10 до 50 мг/м3, % | ±25 |
| Пределы основной погрешности измерения массовой концентрации диоксида азота — от 0,0 до 2 мг/м3, мг/м3 | ±0,5 |
| Пределы основной погрешности измерения массовой концентрации диоксида азота — Св. 2 до 20 мг/м3, % | ±25 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — кислород | 1 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — монооксид углерода, диоксид углерода, аммиак, сероводород, диоксид серы, диоксид азота | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — метан | 0,2 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — кислород, диоксид углерода, метан | 0,7 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — монооксид углерода, аммиак, сероводород, диоксид серы, диоксид азота | 0,2 |
| Номинальное время установления показаний Т0,9ном, с — кислород, монооксид углерода, диоксид углерода, метан | 30 |
| Номинальное время установления показаний Т0,9ном, с — аммиак, сероводород, диоксид серы, диоксид азота | 60 |
| Рекомендуемый расход анализируемого газа, л/мин | 0,1-0,5 |
| Время прогрева газоанализатора, мин, не более | 5 |
