Преимущественно применяется для автоматического постоянного контроля воздушной среды на содержание опасных концентраций анализируемых веществ и эффективной работы автоматизированных систем управления технологическим процессом (АСУ ТП) и противоаварийной защитой (ПАЗ) в области:
- контрольно-надзорной деятельности
- предупреждения и пресечения ЧС
- контроля соблюдения технологических процессов
- обнаружения утечек и оценки состояния воздуха вокруг
- функционирования автоматизированных систем защиты
Принцип работы ГАНК-4С
- принудительный забор пробы с помощью встроенного насоса
- световая и звуковая индикация при превышении ПДК
- отображение концентрации в мг/м3 с возможностью аналитических преобразований в осредненных значения
- альтернативные методы измерений при помощи датчиков так и с использованием Химкассет© с реактивной лентой
- температура эксплуатации от 5 до +50°С и с термостатом от -50 до 5°С
- интерфейс RS-485 с протоколом Mobdus RTU, токовая петля «4-20мА», реле типа «сухие контакты»
- межповерочный интервал 1 год, срок эксплуатации не менее 8 лет
Преимущества ГАНК-4С
- работа в непрерывном автоматическом режиме в течение межповерочного интервала
- возможность измерения концентрации веществ 1 категории опасности: щелочи, кислоты (серная, соляная, азотная, уксусная, синильная, азотная и др.)
- возможность проведения измерений при помощи Химкассет© с реактивной лентой
- возможность изменения диапазона измерений и изменения перечня измеряемых компонентов, всего более 250 измеряемых веществ
- наличие интерфейса RS-485 с протоколом Mobdus RTU, токовой петли «4-20мА», реле типа «сухие контакты» для управления внешними исполнительными устройствами
- возможность консолидации до 128 газоанализаторов в единую сеть, простая интеграция в действующие системы автоматизированного управления технологическими процессами
- общепромышленное и взрывозащищенное исполнение с возможностью контроля уровня газа во взрывоопасной среде
- возможность просмотра данных от подключённых к сети приборов онлайн, построения аналитических выкладок, сохранение и просмотр архива измерений за выбранный период времени с помощью специализированного ПО
- первичная поверка включена в стоимость газоанализатора
Уникальные измеряемые вещества: щелочи едкие (NaOH), серная кислота (H2SO4), азотная кислота (HNO3), синильная кислота, уксусная кислота, соляная кислота, акриловая кислота

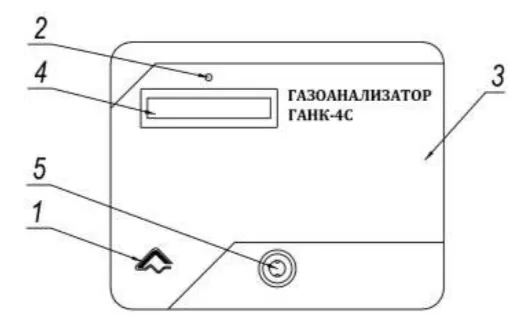

Внешний вид модификации ГАНК-4С
1 – логотип изготовителя 2 – световая индикация 3 – модификация газоанализатора 4 – дисплей 5 – замок крышки прибора

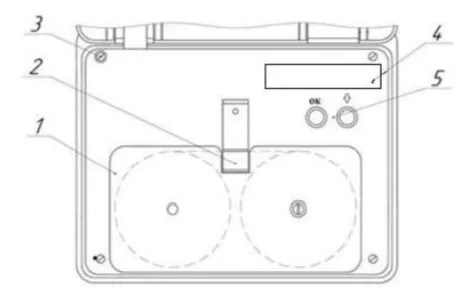

ГАНК-4С вид с открытой крышкой
1 – химкассета© с реактивной лентой 2 – фотоголовка 3 – место установки пломбы 4 – обозначение ТУ, заводской номер, год выпуска газоанализатора 5 – кнопки управления (''ОК'', ''СТРЕЛКА'')

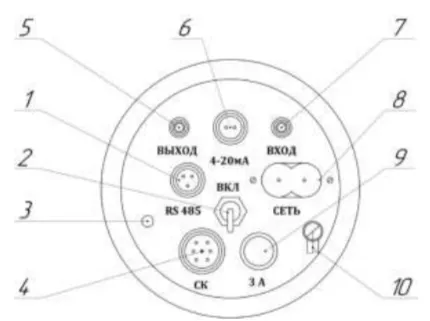

Монтажная панель
1 – выход «RS-485» 2 – тумблер включения прибора 3 – звуковая сигнализация 4 – три РЕЛЕ «СК» (сухие контакты) 5 – штуцер «ВЫХОД» 6 – аналоговый токовый выход «4-20 мА» 7 – штуцер «ВХОД» 8 – разъем подключения газоанализатора к сети переменного тока 220 В/ 50 Гц 9 – предохранитель 10 – клемма заземления

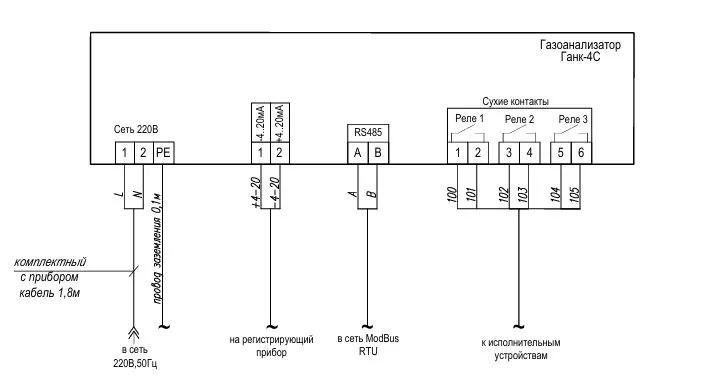

Схема подключения газоанализаторов Ганк-4С на 220В
Примечания:
- При выключенном приборе контакты всех РЕЛЕ (Реле1, реле 2, реле 3) замкнуты.
При включенном приборе и отсутствии превышения порогов измеряемой концентрации контакты всех реле разомкнуты. - По умолчанию:
- Реле 1 замыкается при превышении 1ого порога;
- Реле 2 замыкается при превышении 2ого порога;
- Реле 3 замыкается при отсутствии внешнего питания газоанализатора.
- Нагрузочная способность на контакты реле 220В, 2А.

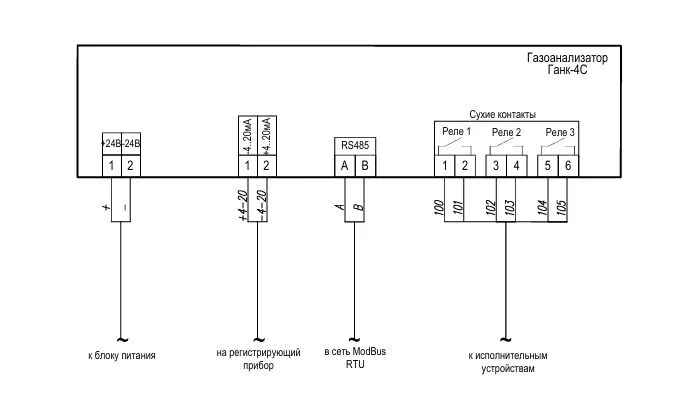

Схема подключения газоанализаторов Ганк-4С на 24В
Примечания:
- При выключенном приборе контакты всех РЕЛЕ (Реле1, реле 2, реле 3) замкнуты.
При включенном приборе и отсутствии превышения порогов измеряемой концентрации контакты всех реле разомкнуты. - По умолчанию:
- Реле 1 замыкается при превышении 1ого порога;
- Реле 2 замыкается при превышении 2ого порога;
- Реле 3 замыкается при отсутствии внешнего питания газоанализатора.

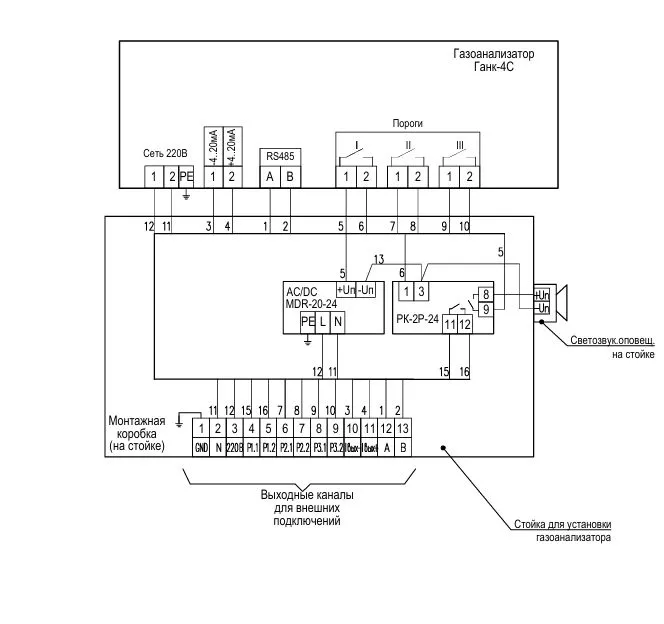

Схема подключения газоанализаторов Ганк-4С с установкой на стойку с постом СЗО
Метрологические характеристики газоанализатора ГАНК-4С
Для поиска вещества воспользуйтесь сочетанием клавиш (Ctrl+F)
Тип измеряемого воздуха:
А - Воздух атмосферы
Р - Воздух рабочей зоны
АР -Воздух рабочей зоны и атмосферы
| Наименование | Тип измеряемого воздух | Диапазон работы |
|---|---|---|
| Кислота азотная (Р) | Р | 1 - 40 мг/м3 |
| Гидразин (Р) | Р | 0,05 - 2 мг/м3 |
| Ди-Железо триоксид (Р) | Р | 3 - 120 мг/м3 |
| Зола (угольная) (Р) | Р | 2 - 80 мг/м3 |
| Марганец в сварочном аэрозоле (с содержанием до 20 %) (Р) | Р | 0,1 - 4 мг/м3 |
| Медь (Р) | Р | 0,25 - 10 мг/м3 |
| Щелочь (гидроокись натрия, гидроокись калия) (Р) | Р | 0,25 - 10 мг/м3 |
| Никель и соединения (Р) | Р | 0,025 - 1 мг/м3 |
| Оксид алюминия (Р) | Р | 1 - 40 мг/м3 |
| Оксиды железа (в сварочном аэрозоле) (Р) | Р | 3 - 120 мг/м3 |
| Оксиды марганца (Р) | Р | 0,15 - 6 мг/м3 |
| Оксид меди (Р) | Р | 0,25 - 10 мг/м3 |
| Оксиды никеля (Р) | Р | 0,025 - 1 мг/м3 |
| Оксиды хрома (в сварочном аэрозоле) (Р) | Р | 0,5 - 20 мг/м3 |
| Оксид цинка (Р) | Р | 0,25 - 10 мг/м3 |
| Кислота ортофосфорная (Р) | Р | 0,5 - 20 мг/м3 |
| Пыль (бумажная) (Р) | Р | 1 - 40 мг/м3 |
| Пыль (взвешенные вещества) (Р) | Р | 1 - 40 мг/м3 |
| Пыль (10 %>SiO2>2 %) (Р) | Р | 2 - 80 мг/м3 |
| Пыль (20 %>SiO2>10 %) (Р) | Р | 1 - 40 мг/м3 |
| Пыль (70 %>SiO2>20 %) (Р) | Р | 1 - 40 мг/м3 |
| Пыль (SiO2<2%) (Р) | Р | 3 - 120 мг/м3 |
| Пыль (SiO2>70%) (Р) | Р | 1 - 40 мг/м3 |
| Пыль (доменного шлака) (Р) | Р | 3 - 120 мг/м3 |
| Пыль (древесная) (Р) | Р | 3 - 120 мг/м3 |
| Пыль (зерновая) (Р) | Р | 2 - 80 мг/м3 |
| Пыль (мучная) (Р) | Р | 3 - 120 мг/м3 |
| Пыль (хлопковая) (Р) | Р | 0,25 - 10 мг/м3 |
| Пыль (цементная) (Р) | Р | 4 - 160 мг/м3 |
| Свинец и его неорганические соединения (Р) | Р | 0,025 - 1 мг/м3 |
| Кислота серная (Р) | Р | 0,5 - 20 мг/м3 |
| Углерод (сажа) (Р) | Р | 2 - 80 мг/м3 |
| Ди-Хром триоксид (по хрому (III)) (Р) | Р | 0,5 - 20 мг/м3 |
| Марганец в сварочном аэрозоле (с содержанием от 20 до 30 %) (Р) | Р | 0,05 - 2 мг/м3 |
| Марганец сульфат (Р) | Р | 0,25 - 10 мг/м3 |
| Медь сульфат (Р) | Р | 0,25 - 10 мг/м3 |
| Алюминий фосфат (алюминий фосфорнокислый) (Р) | Р | 3 - 120 мг/м3 |
| Железа сульфат (Р) | Р | 1 - 40 мг/м3 |
| Железо (Р) | Р | 5 - 200 мг/м3 |
| Кальций сульфат (Р) | Р | 1 - 40 мг/м3 |
| Магний сульфат (Р) | Р | 1 - 40 мг/м3 |
| Олово четыреххлористое (Р) | Р | 2 - 80 мг/м3 |
| Хром (III) фосфат (Р) | Р | 1 - 40 мг/м3 |
| Хромовой кислоты соли (в пересчете на Cr (VI)) (Р) | Р | 0,005 - 0,2 мг/м3 |
| Цинк сульфид (Р) | Р | 2,5 - 100 мг/м3 |
| Оксид кальция (Р) | Р | 0,5 - 20 мг/м3 |
| Оксид магния (Р) | Р | 2 - 80 мг/м3 |
| Оксид олова (Р) | Р | 0,1 - 4 мг/м3 |
| Оксиды свинца (Р) | Р | 0,025 - 1 мг/м3 |
| Гипохлорит натрия (Р) | Р | 2,5 - 100 мг/м3 |
| Гипохлорит кальция (Р) | Р | 0,5 - 20 мг/м3 |
| Бром (Р) | Р | 0,25 - 10 мг/м3 |
| НДМГ (гептил) (Р) | Р | 0,5 - 20 мг/м3 |
| Арсин (Р) | Р | 0,05 - 2 мг/м3 |
| Углекислый натрий (Р) | Р | 1 - 40 мг/м3 |
| Оксид олова (II) (Р) | Р | 3 - 120 мг/м3 |
| Сульфат олова (II) (Р) | Р | 3 - 120 мг/м3 |
| Хлорид олова (II) (Р) | Р | 3 - 120 мг/м3 |
| Хлорид железа (Р) | Р | 0,5 - 10 мг/м3 |
| Сульфат алюминия (Р) | Р | 0,5 - 10 мг/м3 |
| Гидроксид кальция (Р) | Р | 1 - 40 мг/м3 |
| Марганец и соединения (Р) | Р | 1 - 40 мг/м3 |
| Аэрозоль сварочный (по марганцу) (А) | Р | 0,1 - 4 мг/м3 |
| Хром (VI) триоксид (Р) | Р | 0,005 - 0,2 мг/м3 |
| Железо и соединения (Р) | Р | 5 - 200 мг/м3 |
| Алюминий и соединения (Р) | Р | 0,1 - 2,5 мг/м3 |
| Медь и соединения (Р) | Р | 0,25 - 10 мг/м3 |
| 2,4-толуилендиизоцианат (АР) | АР | 0,02 - 1,0 мг/м3 |
| Метилендифенилдиизоцианат (МДИ) (АР) | АР | 0,05 - 10 мг/м3 |
| Хром (III) сернокислый 6-водный (Р) | Р | 0,01 - 0,4 мг/м3 |
| Щавелевая кислота (по муравьиной кислоте) (Р) | Р | 0,5 - 20,0 мг/м3 |
| Марганец в сварочном аэрозоле (А) | Р | 0,0005 - 4 мг/м3 |
| Фосфин (Р) | Р | 0,05 - 2 мг/м3 |
| Фосфин (АР) | АР | 0,005 - 2 мг/м3 |
| Лимонная кислота (Р) | Р | 0,5 - 20 мг/м3 |
| Лимонная кислота (АР) | АР | 0,025 - 20 мг/м3 |
| Кобальт сернокислый семиводный (Р) | Р | 0,5 - 20 мг/м3 |
| Кобальт сернокислый семиводный (АР) | АР | 0,0005 - 20 мг/м3 |
| Цинк сульфат (в пересчете на цинк) (Р) | Р | 0,004 - 0,16 мг/м3 |
| Нитрит натрия/ нитрит иона (Р) | Р | 0,05 - 4 мг/м3 |
| Нитрит натрия/ нитрит иона (АР) | АР | 0,025 - 4 мг/м3 |
| Кальций оксид (Р) | Р | 0,5 - 20 мг/м3 |
| Гидросульфит натрия (Р) | Р | 2,5 - 100 мг/м3 |
| Диметилдитиокарбамат натрия (Р) | Р | 0,25 - 10 мг/м3 |
| Тетраэтиленгликоль (Р) | Р | 5 - 200 мг/м3 |
| Гидроксид лития (Р) | Р | 0,01 - 0,4 мг/м3 |
| Бутилксантогенат калия (Р) | Р | 5 - 200 мг/м3 |
| Малеиновая кислота (Р) | Р | 0,1 - 4 мг/м3 |
| Натрия сульфид (натрий сернистый) (Р) | Р | 0,1 - 4 мг/м3 |
| Кадмий и соли кадмия (Р) | Р | 0,025 - 1 мг/м3 |
| Неорганические соединения по ртути (Р) | Р | 0,025 - 1 мг/м3 |
| Трехокись серы (Р) | Р | 0,5 - 20 мг/м3 |
-
Сертификаты
Все сертификаты высылаются отдельно по желанию Заказчика.
